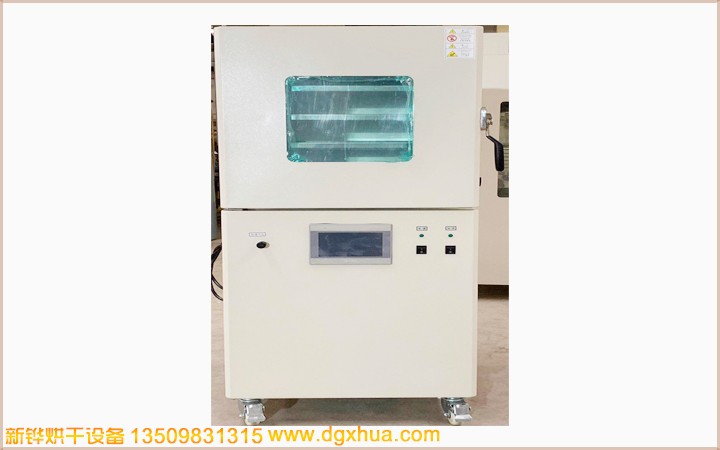

1. 设备名称：锂电池真空烤箱  型号：XHMOZ-3D

2. 电源：AC380V  3Φ  50HZ  14KVA

3.内尺寸：宽800㎜×深610㎜×高400㎜×3内腔（2层/内腔体含加热器）

4. 外尺寸：宽1420㎜×深750㎜×高1835㎜（参考尺寸）

5.结构设计：5.1.内箱材质：SUS304T3.0mm不锈钢板，四周氩焊密封加工（防污染）；                         5.2.外箱材质：SS41T1.5mm钢板经防锈后静电高温粉体涂装，皱纹白色;

5.3.保温材质：采用高级保温棉，保温厚度90㎜加空气隔热保温;

5.4.开门方式：前后对开3门结构（6门），从左至右单开门，电控箱置于右侧正面操作面板控制，对面按钮开关手动控制加热启停、抽、泄真空；

5.5.密封方式：红色可调节迫紧门扣，腔体正面钢板开槽+耐高温氟胶密封圈；

5.6.烘烤层数：单箱分2层，每层高度150mm, 配2个不锈钢栅格烤盘；

6.烘烤模式：启动真空泵抽真空（设置真空计上、下限自动控制）--真空度到达时自动开启加热--温度到达自动开始计时--计时结束停止加热和抽真空--自动打开电磁阀充氮气泄真空并声光报警提示作业完成；

7.操作系统 ：7.1.操作介面：台达PLC+7寸昆仑通泰触摸屏；

7.2.温度范围：室温~Max200℃，常用120-170℃，常温升至170℃大约30分钟；

7.3.温度控制器：汇邦/宇电温度模块，数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度;

7.4.温度均匀度：空炉无产品恒温25min后温差170℃±10℃；

7.5.温控模块精度：±0.1℃，传感器检测精度：±0.3℃。

8.真空系统：8.1.真空泵：8-10L/S抽气速率，上海雅谭直联油式真空泵；

8.2.真空管路：不锈钢管路+高真空挡板阀+不锈钢法兰+密封圈；

8.3.真空度：≤133Pa（=1个标准大气压）

8.4.保压时间：≤2000Pa/24小时（真空泄漏）；

8.5.真空度控制：SMC真空压力开关，设置真空度上、下限自动控制抽真空（真空范围：-0.099～0.1Mpa）；

8.6.泄真空方式：采用电磁阀充氮气方式泄真空，操作介面自动模式抽、泄真空+按钮开关手动抽、泄真空模式；

9.加热方式：9.1.单腔为上、中、下内置加热，每一层单独控制加热；

9.2.SUS不锈钢电热板：4KW*3箱，加热功率：12KW;

10安全系统：10.1.设定温度达到自动计时，计时完成声光警报装置;

10.2.超温停止加热并声光警报装置;

10.3.真空泵、电热过电流保护;

10.4.控制回路短路及过载保护;

10.5.正泰漏电断路器、相序保护等…合乎国际安全标准;
